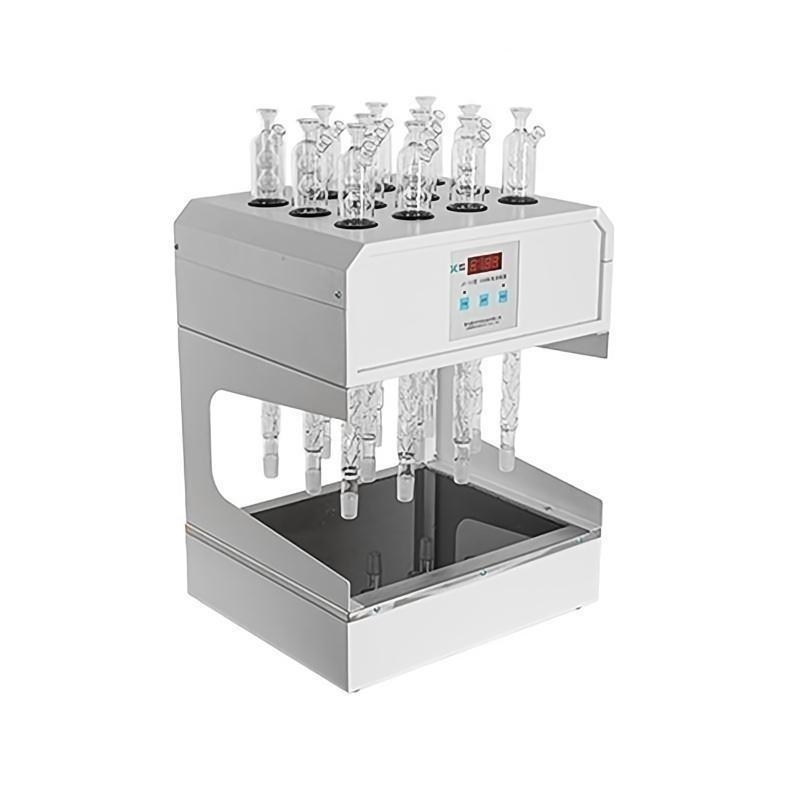

COD回流消解仪是采用国标法测定化学需氧量的标准设备，其核心结构包括毛刺回流管和冷却系统，这两个部件的设计直接影响消解效果和操作安全性。
毛刺回流管是消解过程的核心部件。毛刺回流管采用全玻璃结构，由锥形瓶接口、冷凝管和毛刺内管组成。毛刺内管表面布满均匀的毛刺状突起，这些突起增加了气液接触面积，使蒸汽在上升过程中不断与冷凝液接触，形成高效的传质传热过程。当消解液沸腾时，蒸汽携带反应物上升，在毛刺内管表面冷凝回流，实现连续循环反应。这种设计确保了反应物充分混合，氧化反应全，提高了测定结果的准确性和重现性。毛刺的分布密度和高度需经过精密计算，既要保证足够的回流效率，又要避免堵塞或清洗困难。
冷却系统是保证安全的关键结构。COD回流消解仪采用水冷或风冷方式对回流管进行冷却。水冷系统由进水口、出水口和冷却水套组成，冷却水在回流管外壁流动，带走热量使蒸汽冷凝。水冷效率高，适用于大批量样品消解，但需要稳定的水源供应。风冷系统通过风扇强制对流散热，无需水源，操作简便，但冷却效率相对较低。无论采用哪种方式，冷却系统必须确保蒸汽全部冷凝，防止酸雾逸出造成环境污染和人员伤害。
加热模块与温度控制。加热模块采用电热丝或红外加热方式，均匀加热锥形瓶底部。温度控制系统通过PID算法精确控制加热功率，保持消解温度稳定在设定值。通常COD消解温度为165℃，时间2小时。加热功率需与冷却能力匹配，既要保证消解液充分沸腾，又要避免过度沸腾导致液体冲出。加热模块表面需平整，确保与锥形瓶底部充分接触，提高热传导效率。
安全防护与操作便利性。现代COD回流消解仪配备防护罩，防止高温烫伤和酸液飞溅。防护罩采用耐高温材料制成，可观察消解过程。设备还配备超温保护装置，当温度异常升高时自动切断电源。操作界面采用触摸屏控制，可预设多种消解程序，实现一键操作。部分设备还具备数据存储和打印功能，便于结果追溯和质量控制。通过科学的结构设计和完善的安全保护，COD回流消解仪为水质分析提供了可靠的技术保障。
